在cad中箭头的绘制可以分为线段和顶端箭头这两个部分，我们可以使用PL命令来完成绘制，具体的操作步骤如下：
步骤1：
点击直角图标
打开AUTO CAD后点击编辑区右下角的直角图标，开启正交限制光标功能。
步骤2：
输入命令
点击编辑区下方中间位置的命令框，输入命令PL后回车。
步骤3：
绘制线段
在编辑区点击鼠标左键作为线条起始点，拖动鼠标拉出一段直线后再次点击鼠标，这样箭头的线段部分就画好了。
步骤4：
设置起始宽度
输入W后回车，设置一个较小的数值（3到6之间比较合适）作为起始端点的宽度。
步骤5：
设置终点宽度
设置完成后回车，接着将终点的宽度设置为0，回车后在编辑区拖动鼠标。
步骤6：
调整大小

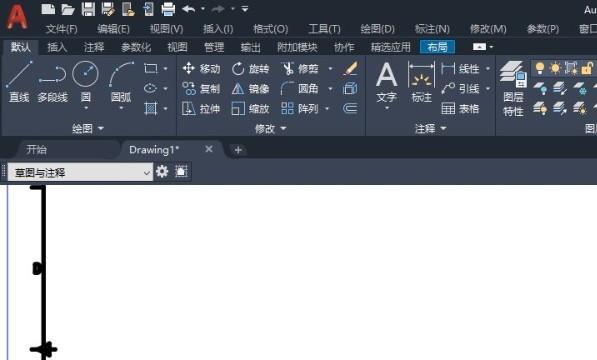

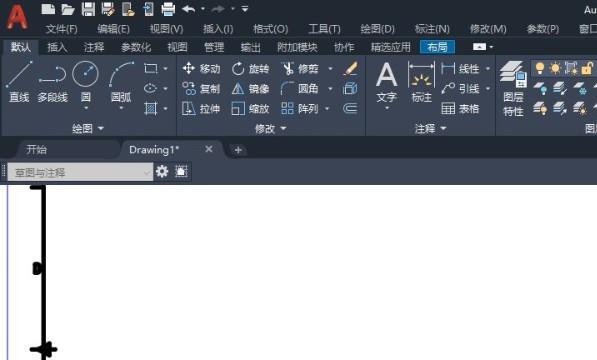

调整箭头到合适大小后按下鼠标左键，接着按下回车键结束箭头的绘制。
